Wire Tutorial: Checkerboard Blend Mode

Post by MarkyMark »

I made a little tutorial on how to create a checkerboard blend mode in Wire.

This tutorial is a nice starting point for those who want to make their own blend-and transition modes.

--begin-wire-patch--
1446.3oc6Ys0iahCE9uxHdFWYatOuAjDo9PakVUs6CUQqLfmIdKXxBloSZU9uuGCLgjIIjLW6rc2YdHF3yGet74y4f4GFokRIOUIJk0FW9keXbUUYALfXZT1nV1nLlaZnJg6PMMDR3FDi4qM2fitGNqdb6.CuGL2CAy4PvJX0ecGTtGU2n6fydObf7SKyKqPmBnWu.w6fy6Nb38k3ttE+CszxlBzpcfEbLX2tCLB9nJndYm2O9SUY7pVmMwz1z2LvjfgmUvULiK+gAqQsnDdtgAnyLE+5xpUvUEhagYYZjwWlWtpfKUelUcMWomRRESltnaJRVAGF8GhJNb0M7pZfynAUv9KsXAMpPH0iHfQrjozSDudsVx0oUhkpV7ZQkIpWlyV8wNI9gUWLgIulWU1TewG50FQFnHhqDZCxf3YcEOi5i7XITjsK2EE3w8PIblEKfYmRrSf4jKR4xZ9LQNuac5uQ+5XnoRh7tQkUhqERV9S1V810V+6FVtPA9UKpuCPTq30k4Mp9oufKtdArZDrODR+lHSAyiDPwvLqY2vet0F0hlhD4FitopevMbYVGU..I42p9XYF+8Yf.f88RXbsV73VViRUIRZTc25p7xuo+UsZoVkZuDDGKuQeYs3ZvkpkoPVq.CnaR8fERfy0Fb6wSzpXRYiLqdamiOcv0XAtoaMtzw8cVVTq.OaWbfkGvu.Orsq26b.IjlypaEf.L.COO2.OpqCJhFBbkXRLxO1NFQCHNS77ii8mFrsWjzJgxzuBy8Ff0UZzuiVadvetLLt8VsVjpagZSbMXYJvC1TwoYC1lrIOWadKDY.SF1TtkKwryuMeSj8ycy+h2KM1Jl8m2HpEIZtrppgCxh7lIdXQHGHf33E7KW.4B53gjmvdjErZTA61sflTVlO.seIZgIjmB1YFg04.ucWsioF.PW2lK43.zRnrMUdMJEnJpwVNcZsFoXTL9qaYW8o8NtjNWpIx1w5cttdtXpiU.1k1wMAx1XbyITKGjcnaHJx0kfvzvnoNNwdzYy1laZ8LvM2yiONobf.zEYF3Mcgx6GN13M6c8Cj5YrTUY0nzY59r4DgB5LP6gGON2ZlmlRPeHT0ghmHVR6P98cjzgY7EcgTSco046N2Bnf1oT+sfWwyYJwMiuTlj4GlR1xC2TY2oq7El7vqeER8vH6ItXT.AxYF56GQhl5Z4FDtMkj9HnjIqV1ujGLixUr7Z95MMXd5zpa599bfdpnAoKECKEZihbpDQsnnigZmcW8F9tr0dUZeJygYEGlVZNrQYaB9vtueWGa1zd6w2BZs+Vvmsh2zV1n2ipapoSCA1nkOxe5TGDdZTncbzDb3zo+jKdueU6O0nF0Ea+qUMaxopYietqYiecpY6isdaVyFCp0qUU6O0kiaTBsySor8+wpEi7O.S6Du4BARWhrwgPo3IQyPSBslYEZa6LKj7TS9clkhu6LltmavdK2.1T+OY95gy3ZDzfSyjzgt67lNJY2ht9tit53of7ORc1WzRpwK3oekWkTxpxFc+g6KWM0dVE09QTSMNx2Um.aFJLLJDgwAv6E6GE4D+pQqVvjRd9Y0a+Y1GHn1pSttsGo6Crh+FN0cJ8gIEePK5wHCdOkSQQe1unLQAWV2ch4imzrqC5GvDpEemepWeR+L71dO8OCpa2VydbjSh6bY3HpK9g+d0g3I9HaZPHJzwwG4FDE63OAOwl57rz1Hd71h16MXtOl6WHuOz2FFtySen39cd2CEh2hK1jqDKyGu3s+uVciZ85eDRu.siZ+vaR3mW6n2u56KX2n+V42pGkMG7+r4+cvlcCHuMYyVudmHZLznYgbLBc+aizT0QjzgOgV0SAAT09UU0dXGanOuVuJgBAfuWp+pssky44ceacsgXYnOfU8mwQ2Qpog1wnqBpaK22Pu0o86In6PAdel+APsblfA
--end-wire-patch--

phpBB [video]

Lumenlabor
Posts: 3
Joined: Wed Oct 25, 2023 18:54

Re: Wire Tutorial: Checkerboard Blend Mode

Post by Lumenlabor »

Hey, thanks for this tutorial! I am not deep into Wire, the only thing I need to build up are transitions, which comes - as in your tutorial - not from the checkerboard node, but from a matte transition videoclip inside wire with the help of the video player node. I set the video player node to play once and hold.

How do I tell wire that the video is played automatically when I pull up the fader in arena?

Thanks in advance!

Leo
Last edited by Lumenlabor on Wed Oct 25, 2023 19:01, edited 1 time in total.

tijnisfijn
Team Resolume
Posts: 299
Joined: Fri Dec 06, 2019 00:01

Re: Wire Tutorial: Checkerboard Blend Mode

Post by tijnisfijn »

I think that's what you want to use is not the video player, but the video sampler. Open the video sampler from the library and select your video through the properties panel, then connect a float in Fader to the input of the video sampler. Your video will now follow the Fader exactly. With zero being the beginning of your movie, and one being the end, independent of the length of your movie. So if your video is that exact duration of your transition, this is the easiest option. Good luck. Let me know if you need more help.

Lumenlabor
Posts: 3
Joined: Wed Oct 25, 2023 18:54

Re: Wire Tutorial: Checkerboard Blend Mode

Post by Lumenlabor »

Hey tijnisfjin,

Thanks! That is the right way... It works, but it scrolls to the video as I move the fader.. Ideally it gives a trigger to play the video smooth with its framerate "play once and hold"

Here is a example of a video in the same style.. First frame black, last frame white.

Maybe there is a way to realize it with the video player node? :roll:

tijnisfijn
Team Resolume
Posts: 299
Joined: Fri Dec 06, 2019 00:01

Re: Wire Tutorial: Checkerboard Blend Mode

Post by tijnisfijn »

I understand what you want to do and I think my first method would be easier for this. Just automate the opacity of the layer to have the same length as your movie.. The big advantage is that you can also play it slower or faster very easily and most importantly backwards, so going from one to zero will reverse your movie.

But if you want to play a movie, if your fader moves from zero, then this would be the way to do this.

As a bonus I also made a version that uses a bit of both. Hope this helps you a bit further.

--begin-wire-patch--
2720.3oc6bs0bhajE9uBkdXeBooueYdCjMakp1I4gc1MOjYpTsfFakHj7BBOd1Ty+88zRXPfZDBichi2vKiLbTqtOeemacez7aASKxysSKSKxWE79e52BlurXAbAdXPw5x6VWF74gAkEv2PFFjlCeAJ3yea3V4HOJGZqfTuBRaKH2qf71BxF5llyRcyx8jE9gxkqsaEDMLXocUoYY4dhIasXDCCt6VyJ6dhoZIFFsYJtmbtu8PAeT6P1WR7wkDumjh1BR89rodmjKLq90SJG1ibZuh0941VERvdgOOBdDlCtMPSX9E0CKi3m8P7PeHhiwebOuVRKOpzhCnaDkOUka.5iXsoaDs+0j1iQF.517YmZDch01d.y8J3r0KMsWz9GTelYz11ET.ju2jsdeCMpOnGsyj7yaTC+vxY1kUNijCg4rZnF9kE1RSv6+s.y5xaKfeMH.vKSo8lhkeM384qyxfUh8trhutvlW9QyxarkN4SVZxmdas74lEV3peLcoE9q6sKW4V1fPKL+haLADbQZt6JrySgozcinu8M2HuZ5xz6pTSUC0rzU2kY952WOhvWjNCdroyScy7.MctfM0PC4HFOjoU7PEwNMDIlh0btQOGif6IKcpMekcRZ1lAYyWraTWXRypupXY5Mo4lrKdkI2txntU1+YsIKsDTgThhKpP3hr0kat8aso2bK7zvHE.TeIcVIbeXMAA24Jy81m6YS4sqWjjucQud4lKtGH80nNHTt8gxuuXl86l4l0veCWuxM7nJBRY4xzj0k0ekCj9.76tqK+5ctoUZNvZ.X5QJJ7jgKA7qngPN0v5kSs6jJPlvTXlfo0FB0ZmZox4lYbEYdhkQlRBbKfjh04yV0T0QTpFZNvD7gf2yX7HtTHDHLW37cA5eFREw0RkPqjTDSnjbX7llYVUMboybSAoPKIBd3jIwxPlPNITcE45vQ3Ii3hqgI2HUSMNtZDJl9qv8VuBcN4xpzjygOBCBU8U4fYcdY8CJO7tBPG0PYLOqvTtSS3.evN9ThQiHTAWHjJrVKEJjP7MGZudUSz..qa1CMblxN4.fqGh8nCo9H4WRAOmmVvUV6u18he0cV6riKhSqupr3t97rJWZpoIaEMonHambtHJNd0soy.GLfSws33Vl8vcPVSbYyBowynJzQ3RqY5svzGFghU0Q6.GO17a.B5Vewasgu9Avk5rz7aFL1wiF7ilrrAeDr0qu0AH4OGuFVrKBZX79y2mtJMI6wo+v.baCSPm8k8Ugeogs1pza.ecNicX9Dtv7P2JnMhkleJwRqH5SqmBGyefC+1+Q5Af2+g4yBoJZwpvofGgxtdbNgWmmdRY.eHa70dbo75ARQ14.xErFVYgBjNRKnLpVyvLzNmP5HJGSHUlqUe+wcBcEgBA2FIFENVHvgHxnwWy4wRxjIMcBQeRNgboSzg9cOShcn5vGIROxGpApcznZj8PzYqxcCRri+Ow.4hf6lb6IrSO4Y9gKbq3EXEIhvgvBJMWqAriJqwqPMSFIET.w3bE288GGuhGqDN7ZR3nQiGEhP5XVrZ7XdL9RCZj70617H8Z8M2jsxopldqAJ6L6TL8CQ+RHf+5kVxrV9OSygoc4or5qJ+4zC2dbpMqncy4lNO1wO9fan6jcfelYGjyfcHIr+hcbxm6enzCRa5QRZITIiCg6gh3zwWHmSbuco+GZRptzdnaXxt63mbkBLzUbvm2+dWbhTtQ6K9RaFTB58c+nFh+reShpfZGlgMU5rIH.mGgwRr5o3vbDQhBYWIPgZLNNbjRMFO9ZAUnG0zjf7xYRrYKi5GYuZen5inmBcv3p7WLSgBCwcmFzFoHcIkeCmlr2MSo1TH+rD+zzg6Lb7aL9ucXyfOj9P0ZsCaR5Kd.cvybjjQDZLhgPT81DvBUTdu4miuRNFpBTiCGqExvXTLRLgw0JM6hcYuzM2ys6wQ8jkaecsWjCUgrpqT5hHJc0GrfyoLsjdF95OFEqMIXb0BKJ9wITmDA9aq5V3+tW2B44ttETDUCDdrffajmCkHhPLBlwjRds0zqwxVHQHREEWhoJsTh33eWKjYv+vVuO.GmxSd5L95svNbV5Ba9p5CVpat5lanVjcl3t+Y23WqB2FJ7bGdbeG9xhLqaKLsc4hBRJt9CPlXJBW06bzCYbRUA2HMiPUDE9oTw83Q7qAG9wtqlHBozXtXDex3IL1kuseU6KemtFZkMR2kkuSktkM2Dx8wX1G07A5M1ZJ2VW2MY1Sk48XidmJDIJDhYUpj4FpEqmimZHZdh0LWRkAGKMTcKXWy4Qt8LVw14qBwhDRsRhDH9I1l24FL3phyzgZaB7mbkB3GTCShZh2nm.dWuQe8EJqG0CSk5eZVbW1IRlhf+KOJOCdT7jBohniTbv2w1iP.JSo2TqW4tRvu1bk7WAFegBL5gFSPz2J73WcgDY9pssGzspxR5ekHdgeO6SSHWxt.uXWKFSBYZBNTOYBKLdLcDZj6LTkW8ri99pr8fr22GIaW74OjOH9VS9M1twH9qeL5bLQeaBRhW9MIhhuHWirDsIzHmKB0DxLsPn3yESuTU9tljp+mYsO072Mua8q7E+bS7oeOCeO+Qod8RpOe8q54U+5yug3hbavlYEgLKCEpk5jvDh.KMhDikYtzceu01JdzVAobhSa2OQ+nq6+Nkj6gaOdSMdR98I8whatI6DNjzmaFp16s4ku3In1W1BViNrTYV+IKThXBHOGGpnShCkijShmb8UilLI9kOMv8vzdlV2NrEOHbvCcBszWo0dzaGADp3x27q21P7ybSjPbZXOcc3ErYTJ3C3OFbJqnI5PRBlLeNwfwhjKU+usEj67rFs4mno6xJ1qo67eTT+InADOX.80Ah8o8B2iyVoaFt2ILbP2.dPm+8QfHmkl2cPG5Er6dKLObF9kbR2ycrXQZ94Lvfz8bfq9hyXnqk+o6J0SNqRD5RrgkbtLjg3zvQiuF7gRulLx0ywJD6RyopySdDEo0npOZNUHYTrnOmE4lKOO2xMz5dfrF.dKlRCVVK54NCi3Lyh65zpf8hW5BAqhvbHXnTiOrGxgfoDlluoqWdqV+xScORZrsoOuE6fIQBhlyjXr9fNpEKfeAQTTn7GL4UxNkbpVp84YaRDOoSfipmOEYzH07Y54LhjvwR4zoTJdpNQjHN1qZg1eM9LBiC1IBHAHJdWi1PijHLhoUn29GCm7sUmr7Dim75tm7wHDMBiQRoRgp68qMQ3E7HE3lWBDN4Ibg7+MMkOoS9t5RJY94IT8ivp7Hc524zIpiIif.Cw33PULKNjnw7qjp3X005mk.CmaK10BbaT2P88O36x6Dfzu9Anyo64+SI.MnKanMcnsKx79gsOYvYWXMiSCG7o28uVAK8O8txzeI+Su6CE2mZg+JdchcvG.veveav3+9md2IeIyvadIyhVTbuiAbxWEym+of7fovIaRnWZsfCfVmVkxMfqKqd4nqhhfIxHDlga9xkBYmJgpDQbMuN.xvf+ag6kxFEwfzefDSETJCC4sVQxWYyp+OGBGURDT0RzNSVme0p1h0kPQ0YHTcPXUGYYUORT89tT8JQUcBNUm2bUO.Us+zUayU067P0NG3Rh2UrjaCNccdn68DbXP0s5dS3+1+CfSmbaF
--end-wire-patch--

Lumenlabor
Posts: 3
Joined: Wed Oct 25, 2023 18:54

Re: Wire Tutorial: Checkerboard Blend Mode

Post by Lumenlabor »

Hey tijnisfijn,

Thanks for the patch and your ideas! I really appreciate this!

Unfortunetly Wire crashes hard if I am trying to paste your patch in... :o

I run Wire on OSX latest build from the resolute website..

Did you run another version?

THX!!

tijnisfijn
Team Resolume
Posts: 299
Joined: Fri Dec 06, 2019 00:01

Re: Wire Tutorial: Checkerboard Blend Mode

Post by tijnisfijn »

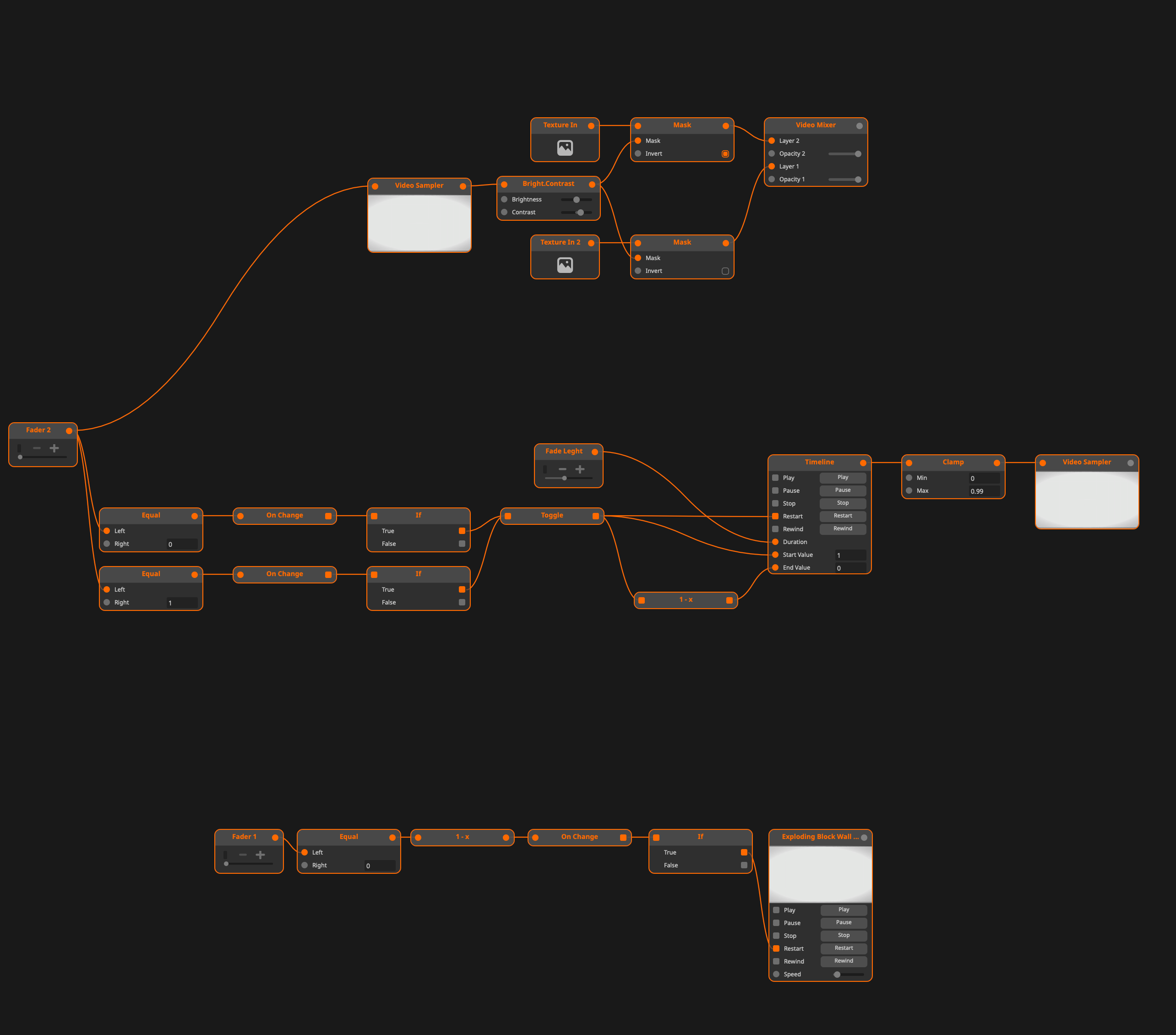

OK that's strange.... here I made it again but without any videos in it, may be that was the problem so now there are two empty video sampler's, and one empty video player, you have to put in you're own movies. If this still doesn't work, I also put in a screenshot.. It's easy to rebuild from that as well...

--begin-wire-patch--
2497.3oc6as0aaqiD9uRfe1Tf2uz2rchAJv1yYA1hce3ffEx1zIZqrjWY4zzsn+2OCojsjsTjkiSZ6Ia8CIxxebD4LeyvYHo95f4oII144QoIaF7t+3qCVlktBtfLbP5170ayGb6vA4ovcnCGDk.2.O31uMbON5Nb38.YsBj0DnnUfhl.4CccyEQtd4AX0M5kDboPO.m6tGCb23gdHRxSijbHRVqO7Uga9zIwQZAmoUXMGKpl3jspHaAnpUft1erJmnaGppEnl1gZZBkheJKIQ2BZxSg1Im7rs1Jnz1TUNAzGXzlj81IwzVXwTfcZSVbRIBv1jGlcDwj2JvEayBaNnaWnY1lhk1hXA+pGBicJi5.awaiBzg02GtwdB1DU0FNZKzNVaZc9w1Fc8wxskM42yVXy7wiTCAkkdnA9kU17vAu6qCB2leeJ7qCF.Dkvb6coYeYv6R1FGCpP653zurxlj+wvr6r4N7yxBSleeA9jvUV3p+UTlE91C1rMN8M.ZU3+wISXXrJJwcky8XcXtqg3u8Mmj2LOKZs293E0hnMqiC+xuUHQ3FQKfGazxHWOevBFyhoBCZggpQb6hPjY4bMRRCwyI7EzEylCsINZtMYicZTboPJuQkTWEFEWbUZVzcQIgwW7HSsejwbir+61v3nbPExnZgzaNRi2lW176sQ2cO7zHXM3984nE4P6HFJFZ4lvGruz8l762tZVx9A81rxKd.71Jr5.nD6i4+V5B66WL3cTHhSBb8Fm3IdBRddVzrs4E2ZYb5mc+O+KqccI+W24T7tAahtCToNYBbZzpvGqAcVZZbETGscGrnjSAKJA3zIyK5Bk.iR.xJvN1ik7Mm88wC6cg4GA3fG1Q.bVgTOobCZd51j7tdbNvaShNIFvHWZReZT.rYvyawl5bDMshgv.1BLxPx.ilvnLJmRzJHvCPzHvuFvYLMSoMXIU.Radb3Fuvh.a5.kRZTTo.cMkIP7QxQnwRIAgoiFeiPLQQmNsNwh4kP57OAs8AvQL0EaHM1SXVBejgXr+VdyRdwCxGbpCUqyZGs.7pgHQ0LnC2wg1QEJrQULnBi5wFl850Rivs68RlFBQ6thLnF4+e+PzlnYwU7IBtIytmbrSZpLBuoRoEATlgywFhxH2YrPTpLPpwBNwX71vm1ZMYrV5rVSQiFMdDBiMS3SziGKlPpasHOCq0rurt7Q1pa2xv3MN8z76CgLaiOEE+XaeNDPYalktnBlaBEORnameJ2cedcmVbGvnJGQU845QMpXGevI5NoFjeXTC1uHFm549CkYPaxLlEkCII4Lt8PQb54TnmybcUYVfBm4uzdb7WZUK9CWVFCc4cb6gscELa+o590fmYigzpen6G0Pxss6M3mH6H2ABlic9CLkQqoZB87iTNhpvH90RLxPHSPiz5wjw2HYRyn5NDzWOGhxha6GU2WwbefdJaCg3yXIbNjwIo6DeJQQ6BU6tM04tkcolDn14HsSRGV41ztq3+zYat5CQO5Gqc3Qxd0iUKX3ViUSH79RNGesZLhKMDzXiTglfmfkS4Bi1vu3n0YtNdh8.BZKI012n5oI4Yga5JMt.p13+PjBAiaTryHL+SwuZx.F6GXAS10g5jEveaUlh36dYJzW3xTjXZfPKnXAVsOdNyHBfH8blPYHXh3mzBUnAXpmfqHLsQovBx20RWt5uYcp0NI7xmOguXA4PKhVYS1Trf0cSUKaPAjJOb2+pjegNb+zfmq3I8U74owV25hX6JBEjNbwGfMw0Tgt2A68obnACODalJpntRpIfigbLLFIFxSoqf8iD2.A6m3tZpDwXSDxQhoimxu3f8kqkZmgEZjFR2ywWoO2ykqauaitbnIqMKdEe9F2hg0MUV8Kp72UprfndiPkw+rQk0skLZOXb9TI5e1Csx.ZorJpNfP0RLAqpsXgmQnrajioHNjcKxLcJGMYLaDdjRC+50u31+1xG8nYcOzV1LkweO4pIPA92Y61JY9qfU5L7ReSZkn+ZVgWkYEHBn0.KCqnJAyuYAm6VH7qYENqYEnu96z.UytvXH7YlPTnZoDYnzEFoTKVJmeolypicPmkM+DEWUoje+xt0vjeTZ3yXtzeTZ3ViQe9pX5KqJtk4AErKchP9BqDwsbLxnLyPynRhJTNKzxCuz0.tw5akEc2AiyxkqciMepSg2OnezcxMNExCLc6ZTsmT6yx9wz6tK9DSwxN24XsOXSxe0mhsuDFkoceRUuILLpbJhyDDjlMcBRMRMcxzatdzzoSdsmI6nxv64LSU1WxUnqdrayK+k0kk5NQSM23lBmVIk300dK.mH6qEPCe.WVvuUylYPzYD5xkzPBQN6Rs.6O8WctoHtybVmoaDmlt9jKa95vs8xm2c.m5ArcGfq9f7yQGLBdxnMGIvVTEaxOXj1inQdcyvCVOTPehxrgyu25V5+xC1VUTIfJGGkbh3Rhmet+qBe7LhJ4P2yzxWEkbNBFP2SA6uwYH5B7O+.osUS.CytHuXkPnPbrfgFM9FHNJ6F5HCTApFyuzId6beRvAFC1+wHXREmQj8YmSJurmEPTmqgpqnOrjg8l7FbkZ7rFDzJWiIwgqV2seQKK5egZrZn31r0sYysM8Z60TpDATdnjxn61elRlfHPwjFllqjcuqMKCIPdXBtAYryfuJzZ.OKjqv0YB3mASnHVResZER83MT9e.533SrkxT0qtZlpoABFnK0RCguuFbDgPBTBshPUP4ABtrycU9sfttkUL0MG4G5wIR4RrIDUq4xnBDZB7apZKWtegQHToBqMZdmgAgzFgvfR0Tj9Z5MnQjoiDxa3R9H8kmNIZcZTR9I1R3s48A1eAxVwZ+T2igMqs1Eu.4y3fkEVvJ5eEz6La64pCqrP0MCkijZOjFYHkton9cHSSaxc9CDywYMU3O82gm0IbmX+jtno8MtHSJuzEm7GXIc3W8R53u5qyklRBHLIWwkUYBRHTSva602R7L2SnZ6JvK6hgYvALAsgS.kCN.fAR08AN664VBcpi4+Ky9AodacBudlUt7y8qlBGiaVFISHBnZBFKzhtif7+OuZJzNo55KYV7WlYCJsnByE+FrLlNBhDMgLAomvmffBKEWqzSlnuw7hDI5bOyoMrs0Vbph1e06S5z7X9o27vdSab5z6o7MUvUGnqa3hBF4yi.jRl+sc0GnRxBnfxQIf+VSww0r.MFyDPjrcy79+Rcums3.ghJHRgDC0kKvblwWlRbwK8uqyScE4QUC7KTieUL8qAueeV7afleiJ86Gr+Pn3OuP9y+l+7b5OEy9Czt+8Lw+ZH4eM0bLNWPA2bftDUboA5R02cFI..Ct8ae6OAhQ3LEC
--end-wire-patch--
Attachments
Screenshot 2023-10-27 at 18.47.02.png

tijnisfijn
Team Resolume
Posts: 299
Joined: Fri Dec 06, 2019 00:01

Re: Wire Tutorial: Checkerboard Blend Mode

Post by tijnisfijn »

The problem with the way you want it to do it, is that you can only play a movie forwards in the video player so if you want to have the same transition but the other way around you're gonna need to put in two movies. The second movie would be the first one but playing in reverse. which is more intensive on the processor. One way around this would be to have a invert on your movie, but that's cheating it cause it will change black to white and white to black but it won't reverse your movie. If you understand what I mean....
